オクタゴンロック足場システム
Octagonlock System は、dislock 足場の 1 つで、リングロック足場、ヨーロッパのオールラウンド足場システムのようで、多くの類似点があります。しかし、我々がオクタゴンロック足場と呼んでいる八角形のように標準で溶接されたディスクを引き起こします.塗装、粉体塗装、電気亜鉛メッキ、溶融亜鉛メッキなどのさまざまな表面仕上げを含む、オクタゴンロック足場システムのすべてのコンポーネントとサイズを製造できます。

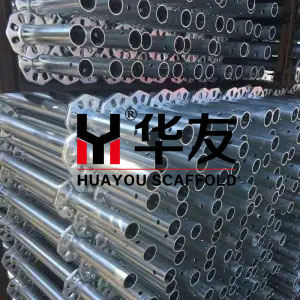

オクタゴンロック標準
Octagonlock 足場もモジュラー足場システムです。標準は足場システム全体の垂直部分であり、オクタゴンロック標準またはオクタゴンロック垂直と呼ばれます。八角リングを500mm間隔で溶接したものです。オクタゴンリングの厚さはQ235鋼材で10mmです。オクタゴンロック規格は外径48.3mm、厚さ3.25mmの足場パイプで作られ、材質は通常高品質鋼であるQ355鋼で、オクタゴンロック規格の方が耐荷重が高いです。
私たちが知っているように、リングロック足場は通常、挿入されたジョイントピンを使用してリングロック規格間を接続しますが、スリーブスピゴットを使用するのはごくわずかです。しかし、オクタゴンロック標準の場合、ほぼすべての標準が一方の端にスリーブ スピゴットを溶接していることがわかります。
オクタンゴンロック規格の仕様は以下の通り
| いいえ。 | アイテム | サイズ(mm) | 長さ(mm) | 材料 |
| 1 | オクタゴンロック スタンダード 0.5m | 48.3*3.2 | 500 | Q355 |
| 2 | オクタゴンロック スタンダード1.0m | 48.3*3.2 | 1000 | Q355 |
| 3 | オクタゴンロック スタンダード 1.5m | 48.3*3.2 | 1500 | Q355 |
| 4 | オクタゴンロック スタンダード 2.0m | 48.3*3.2 | 2000年 | Q355 |
| 5 | オクタゴンロック スタンダード 2.5m | 48.3*3.2 | 2500 | Q355 |
| 6 | オクタゴンロック スタンダード 3.0m | 48.3*3.2 | 3000 | Q355 |

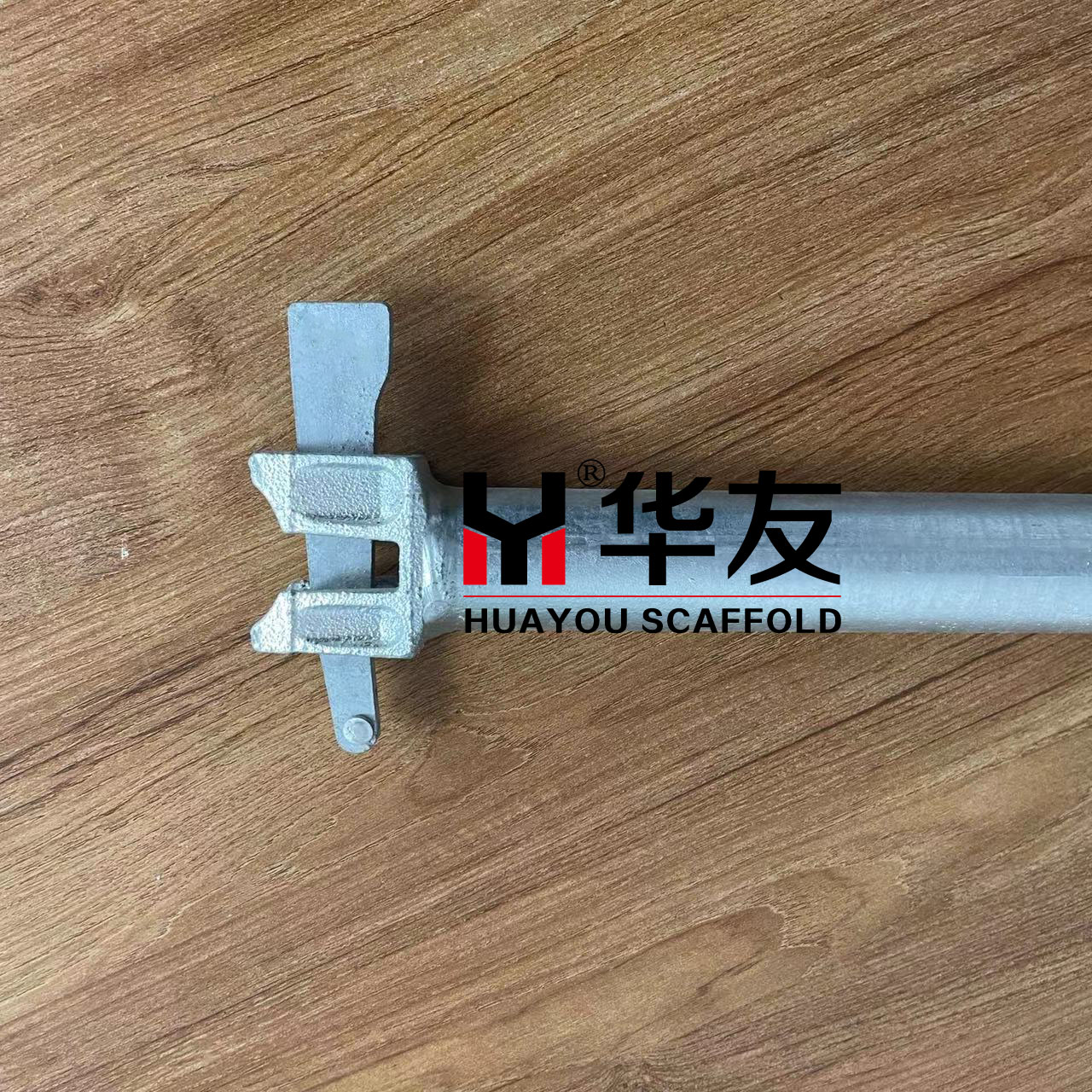

オクタゴンロック元帳
Octagonlock Ledger は、標準と比較して Ringlock Ledger に最も似ています。また、通常は鋼管OD48.3mmで作られ、厚さは2.5mmであるため、お客様のコストを節約できますが、お客様のさまざまな要件に合わせてさまざまな厚さを実現できます。確かに、厚いほど品質は良くなります。次に、元帳は、元帳の頭または元帳の端と呼ばれる両側で溶接されます。また、台帳の長さは、台帳が接続した2つの基準の中心間の距離です。
| いいえ。 | アイテム | サイズ(mm) | 長さ(mm) | 材料 |
| 1 | オクタゴンロック台帳 0.6m | 48.3*2.5 | 600 | Q235 |
| 2 | オクタゴンロック台帳 0.9m | 48.3*2.5 | 900 | Q235 |
| 3 | オクタゴンロック台帳 1.2m | 48.3*2.5 | 1200 | Q235 |
| 4 | オクタゴンロック台帳 1.5m | 48.3*2.5 | 1500 | Q235 |
| 5 | オクタゴンロック台帳 1.8m | 48.3*2.5 | 1800年 | Q235 |
| 6 | オクタゴンロック台帳 2.0m | 48.3*2.5 | 2000年 | Q235 |

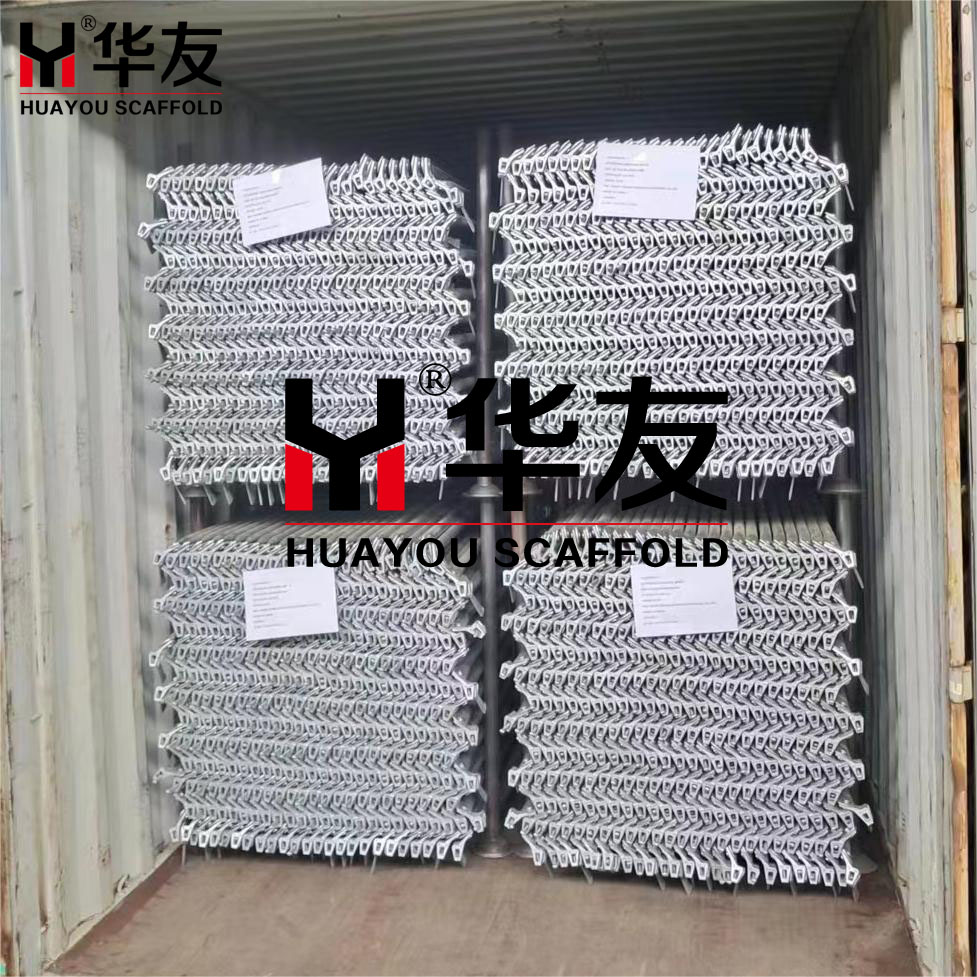

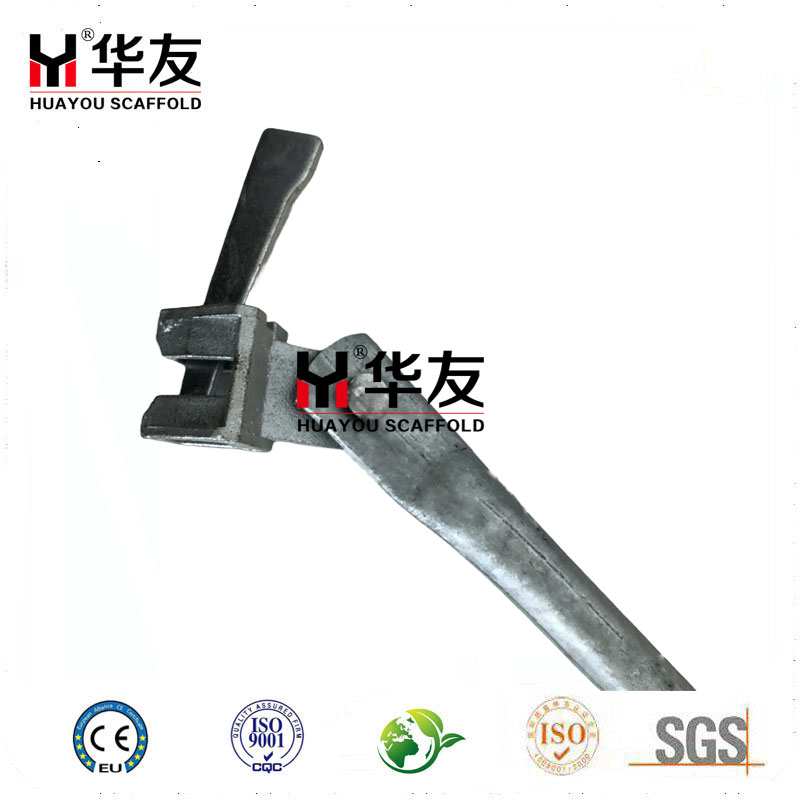

オクタゴンロック対角ブレース
Octagonlock斜めブレースは、両側に斜めブレースヘッドがリベットで留められた足場パイプで、標準と元帳に接続されているため、オクタゴンロック足場システムをより安定させることができます。対角ブレースの長さは、標準とそれが接続されている台帳によって異なります。
| いいえ。 | アイテム | サイズ(mm) | 幅(mm) | うーん） |
| 1 | オクタゴンロック対角ブレース | 33.5×2.3×1606mm | 600 | 1500 |
| 2 | オクタゴンロック対角ブレース | 33.5×2.3×1710mm | 900 | 1500 |
| 3 | オクタゴンロック対角ブレース | 33.5×2.3×1859mm | 1200 | 1500 |
| 4 | オクタゴンロック対角ブレース | 33.5×2.3×2042mm | 1500 | 1500 |
| 5 | オクタゴンロック対角ブレース | 33.5×2.3×2251mm | 1800年 | 1500 |
| 6 | オクタゴンロック対角ブレース | 33.5×2.3×2411mm | 2000年 | 1500 |
オクタゴンロック足場の主な構成要素は、標準、元帳、斜めブレースです。その上、調節可能なスクリュージャッキ、階段、板などの他の部品があります。
オクタゴンロック足場対。リングロック足場
オクタゴナロック足場とリングロック足場の最大の違いは、標準で溶接されているリングです。オクタゴナロック システムの外縁は八角形であるため、次のように違いに影響します。
ノードねじり抵抗
1.Octagonlock 足場: 元帳と標準が接続されると、八角形の元帳の U 字型の溝が八角形リングの端に接続されます。八角形のリングは、表面接触にピンを加えたもので、全体的なねじり剛性が高く、安定した信頼性の高い三角形の力を支えるシステムの 2 つのグループを形成します。また、ユニークなエッジャーである八角形のリングにより、元帳の頭が一方の側から他方の側に移動しません。
2.Ringlock 足場: Ringlock 台帳の U 字型の溝は、点接触であるロゼットと接続されており、ロゼットが丸いエッジャーであるため、プロジェクトで使用するときにわずかに動く可能性があります。
組み立て
1.Octagonlock 足場: スリーブ スピゴットで溶接され、組み立てが簡単な標準
2.Ringlock 足場: ジョイント ピンでリベット留めされた標準は、おそらく離陸し、組み立てるにはベース カラーが必要です。
ウェッジピンで飛び出しを防止
1.Octagonlock 足場: くさびピンが湾曲しているため、飛び降りを防ぐことができます。
2.Ringlock 足場: くさびピンはまっすぐです
